In SketchUp gehört das Push/Pull-Werkzeug zu den ersten Funktionen, die man kennenlernt. Es ist einfach zu bedienen und ermöglicht das schnelle Extrudieren von Flächen. Sobald Modelle jedoch komplexer werden – mit mehreren Kanten, gekrümmten Flächen oder organischen Formen – stößt das Standardwerkzeug schnell an seine Grenzen.
Hier kommen die Push/Pull-Werkzeuge von AD Design ins Spiel: Push Line und Ultra Push Pull. Diese beiden erweiterten Werkzeuge bieten eine wesentlich präzisere Kontrolle über Extrusionen und eröffnen neue Möglichkeiten für die Modellierung – sowohl in der Architektur als auch in der Innenarchitektur.

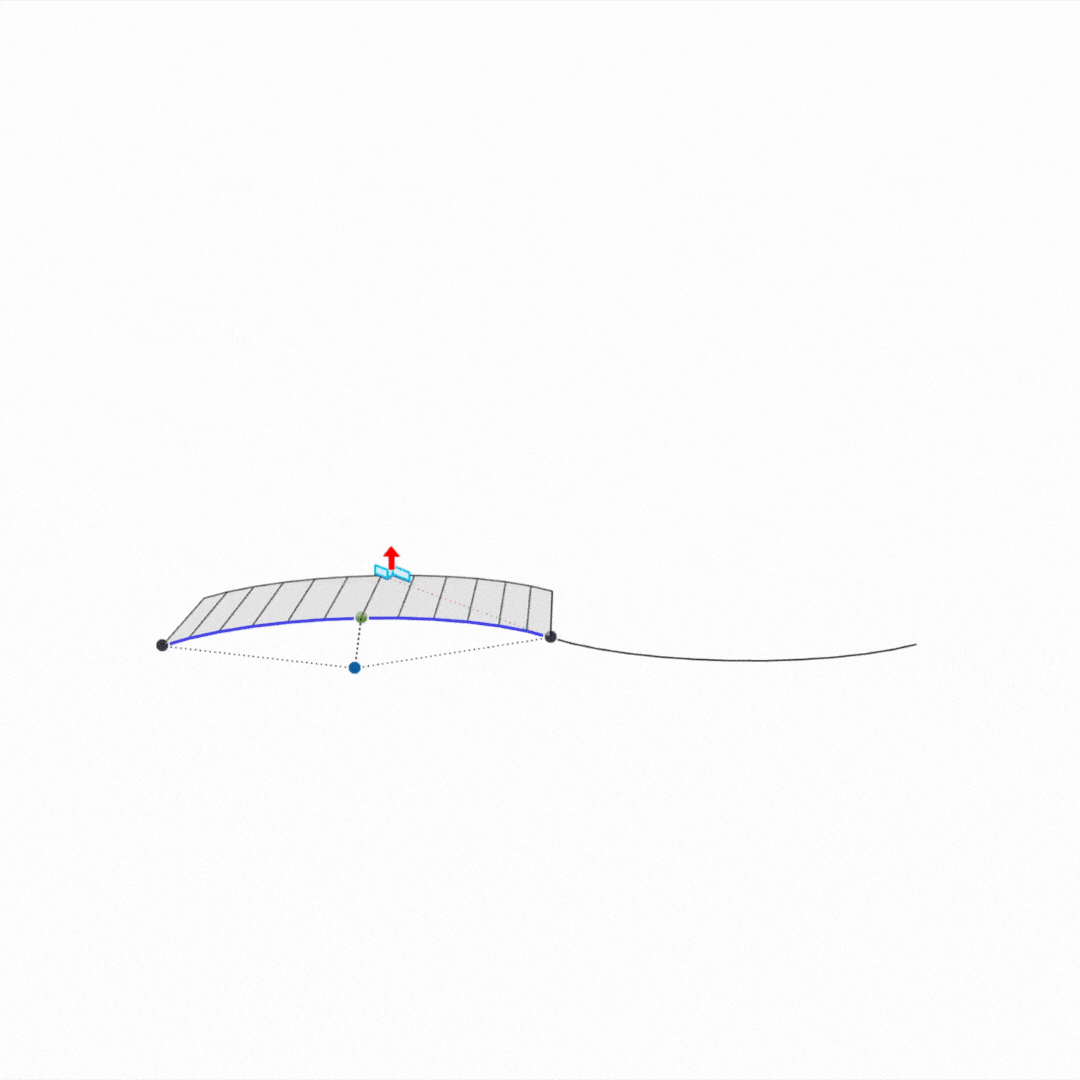

Push Line: Kanten präzise extrudieren
Mit Push Line lassen sich Flächen erzeugen, indem Kanten direkt entlang eines definierten Vektors extrudiert werden. Das Werkzeug eignet sich ideal zum Erstellen von Wänden, Trennwänden, technischen Bauteilen oder architektonischen Formen auf Basis einfacher Linien.
So funktioniert Push Line
- Klicken Sie auf eine Kante (oder wählen Sie mehrere Kanten aus).
- Definieren Sie die Extrusionsrichtung und den gewünschten Abstand.
- Klicken Sie, um die Fläche zu erzeugen.
Dank Inferenzsystem und Tastenkombinationen behalten Sie jederzeit die volle Kontrolle:
- Shift: Inferenz sperren.
- Pfeiltasten: Extrusionsrichtung auf eine Achse beschränken.
- Esc: Vorgang abbrechen.
Praktische Tipps
Mit Push Line können Sie außerdem:
- exakte Werte direkt eingeben,
- eine Extrusion per Doppelklick wiederholen,
- gebogene Kanten und Kreise extrudieren.
Flächen, die aus Kreisen erzeugt werden, werden automatisch weichgezeichnet. Zudem können mehrere Kanten in einem einzigen Arbeitsschritt extrudiert werden.

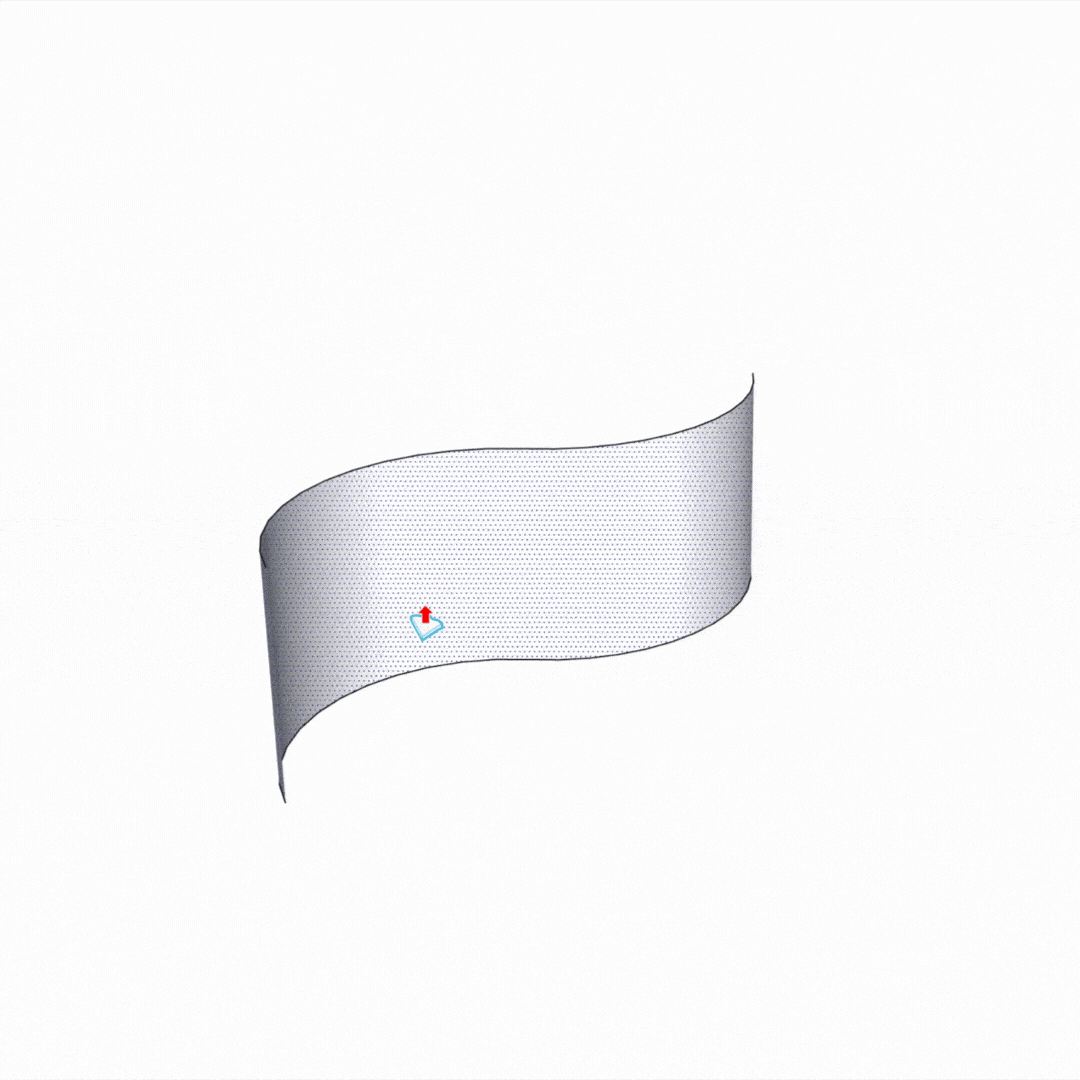

Ultra Push Pull: Intelligentes Extrudieren komplexer Flächen
Ultra Push Pull wurde speziell für Situationen entwickelt, in denen das klassische Push/Pull-Werkzeug an seine Grenzen stößt. Es eignet sich hervorragend zum Extrudieren gekrümmter, geglätteter oder nicht planarer Flächen sowie organischer Formen.
So funktioniert Ultra Push Pull
- Klicken Sie auf eine gekrümmte oder komplexe Fläche.
- Geglättete benachbarte Flächen werden automatisch mit ausgewählt.
- Bewegen Sie die Maus, um den Extrusionsabstand festzulegen.
- Klicken Sie zur Bestätigung oder geben Sie einen exakten Wert ein.
Eine Echtzeit-Vorschau zeigt das Ergebnis bereits während der Bearbeitung und erleichtert die präzise Kontrolle.
Die wichtigsten Vorteile
- Gleichzeitiges Extrudieren mehrerer zusammenhängender Flächen.
- Intelligente Erkennung angrenzender Flächen.
- Kompatibel mit gekrümmten und organischen Oberflächen.
- Unterstützung negativer Werte für Extrusionen in die entgegengesetzte Richtung.
Push Line oder Ultra Push Pull – welches Werkzeug ist das richtige?
Push Line eignet sich perfekt zum Extrudieren von Kanten und zum Erstellen sauberer, präziser Flächen.
Ultra Push Pull ist die ideale Wahl für komplexe Volumen, weiche Formen und nicht planare Oberflächen.
Beide Werkzeuge ergänzen sich optimal und stellen eine leistungsstarke Alternative zum klassischen Push/Pull-Werkzeug von SketchUp dar – insbesondere für Fachleute aus den Bereichen Architektur, Innenarchitektur und Schreinerei.
