allo,
Diejenigen, die der Facebook-Seite folgen, haben bereits das 3D-Modell dieses Tanks gesehen. Dieser Beitrag stellt seine Realisierung vor:
Um das Modell anzufertigen; habe ich zuerst im Internet nach verschiedenen Bildern von meinem Modell gesucht. Unten, das Bild, das ich am meisten für die Modellierung verwendet habe
.

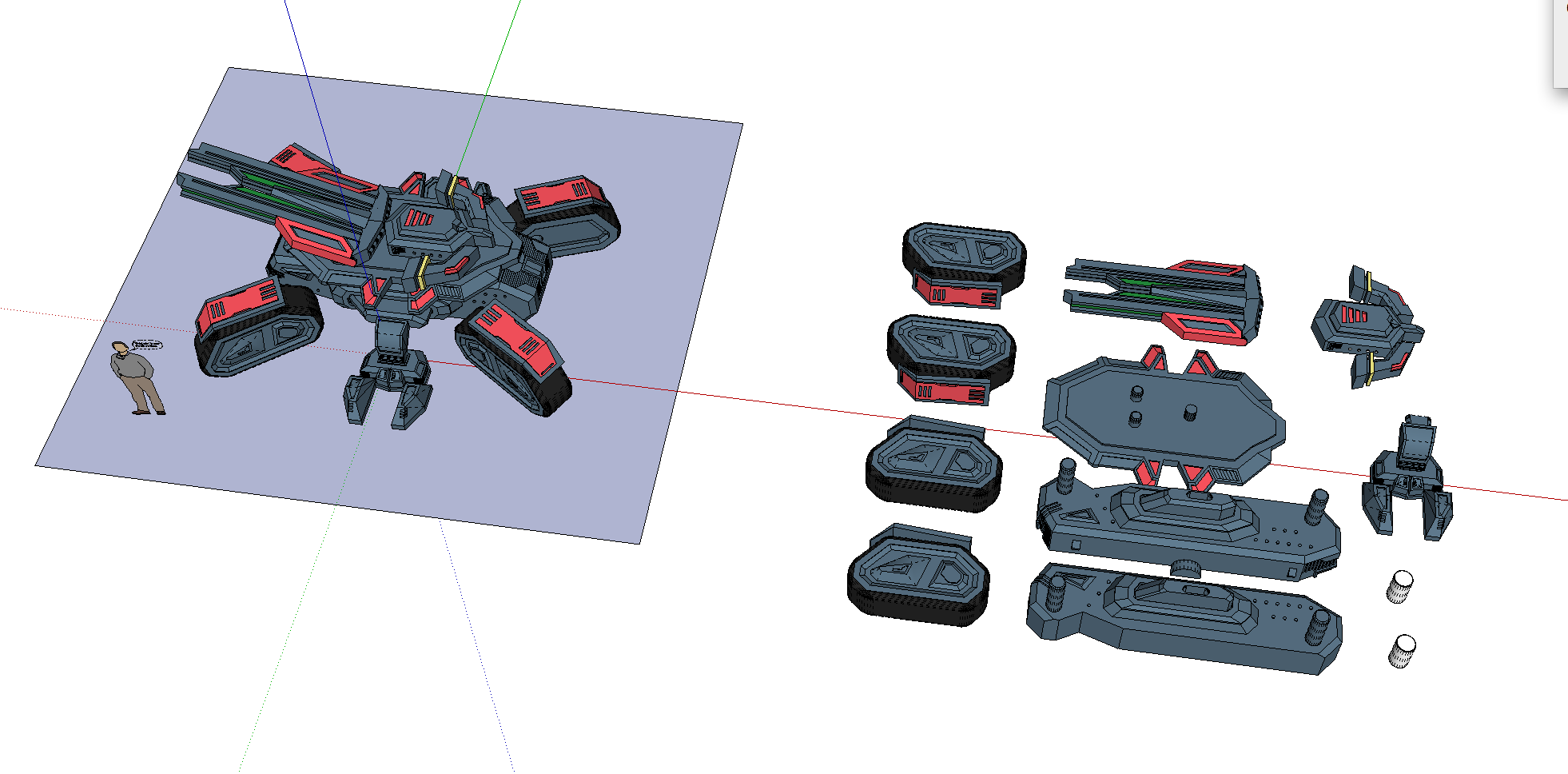

Meine Erfahrung beim Modellieren für den 3D-Druck hat mir gezeigt, dass es besser ist, an mehreren kleinen Teilen zu arbeiten als an einem großen. Da der Tank außerdem weitgehend symmetrisch ist, habe ich mit „Komponenten“ „umgedreht entlang“ nur die Hälfte des Tanks gezeichnet.
Der erste Schritt besteht darin, die großen Volumen zu erstellen. Ich habe hauptsächlich in Komponenten gruppierte Würfel verwendet, um die allgemeinen Proportionen des Modells zu definieren.

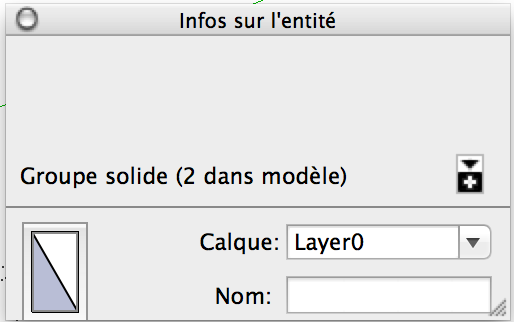

Für jede Komponente gibt es nur eine Obsession zu haben: dass die Komponente fest bleibt. Daher lasse ich das „Entity Info“-Fenster die ganze Zeit geöffnet, um am Ende jeder Operation zu überprüfen, ob die Komponente stabil bleibt.
In Sketchup wurden die Details mit den Standard-Sketchup-Werkzeugen und den folgenden Plug-ins erstellt (vielen Dank an dieser Stelle noch einmal an Fredo6):
Nachdem das Modell fertig war, konnte ich einer kleinen Computergrafik in Photoshop nicht widerstehen

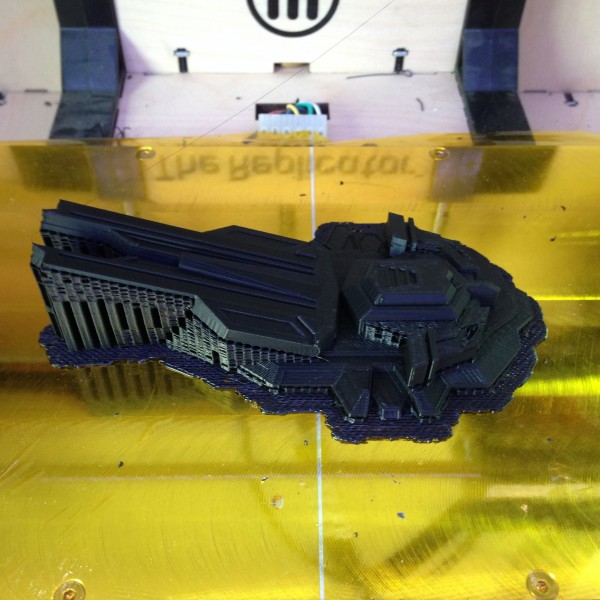

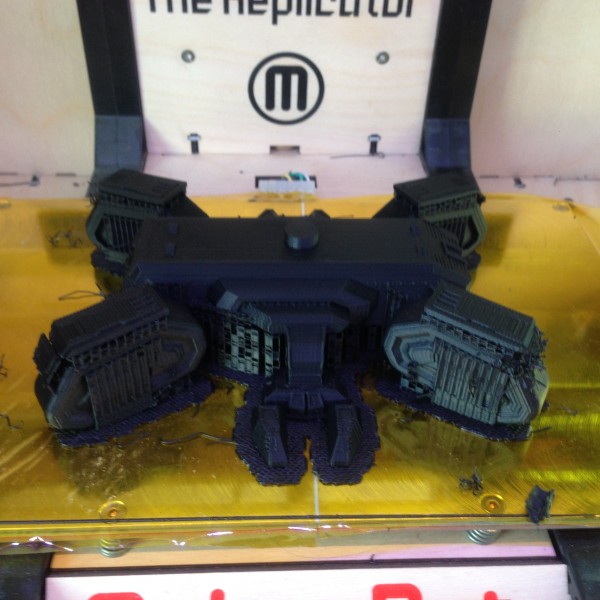

Anschließend habe ich mein Modell mit dem Plug-in für die Lagerhaus-Erweiterung nach STL exportiert. Ich habe einen ersten Versuch unternommen, das Modell Stück für Stück zu drucken. Leider waren die Montagestifte zu klein. Deshalb habe ich mich entschieden, das Modell in 2 Teilen zu drucken, unten und oben.
In Makerware habe ich die Modelle im Maßstab 25 % in hoher Qualität mit Abs Support und Raft auf einer 115°-Platte gedruckt.
STL-Dateien sind herunterladbar
http://www.thingiverse.com/thing:239225

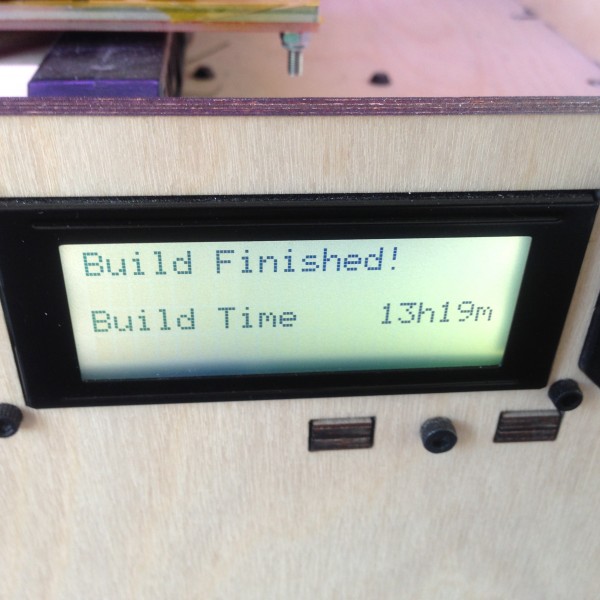

Der Druck dauerte 14 Stunden für die Unterseite und 4 Stunden für die Oberseite.

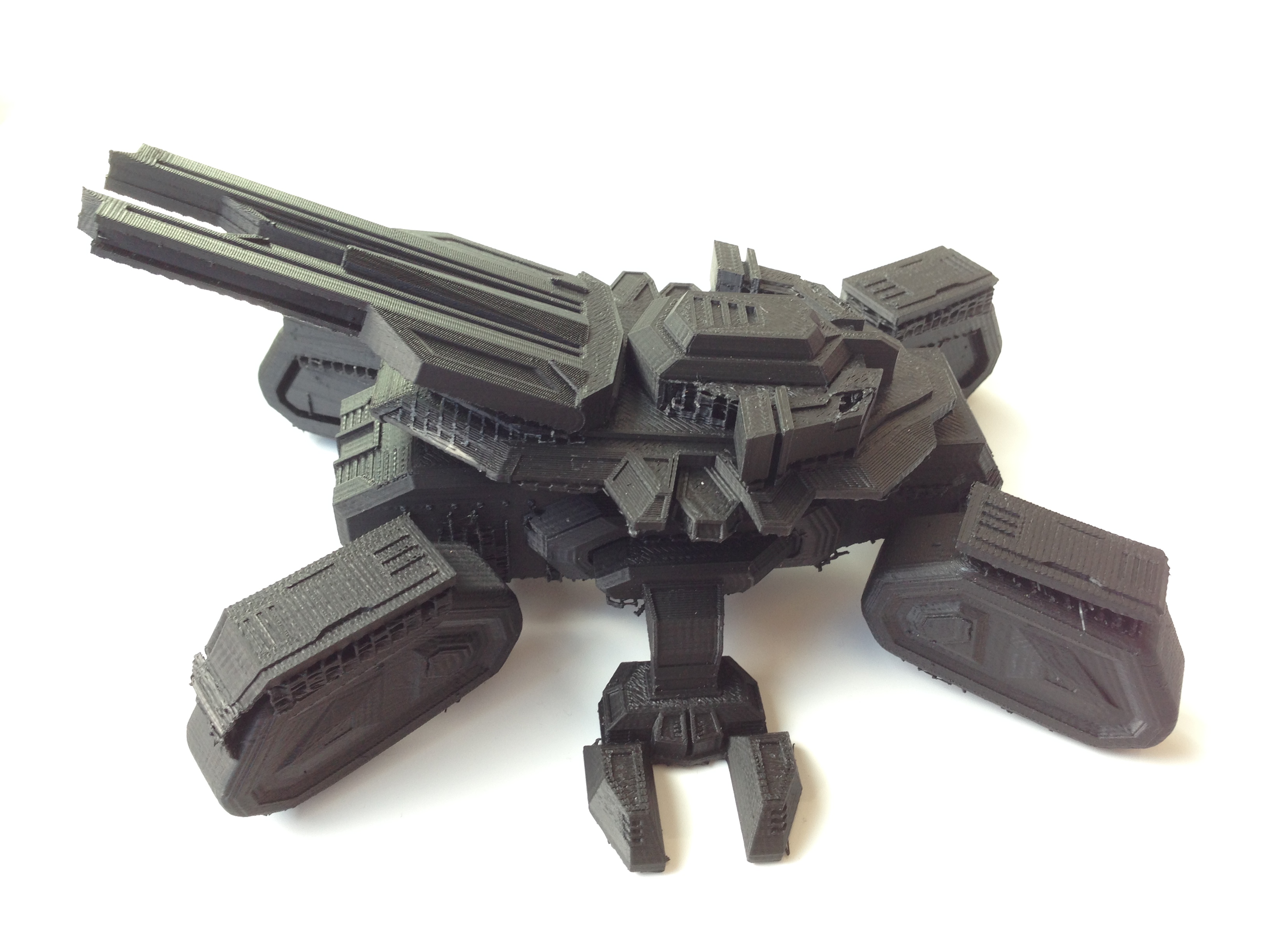

Hier ist es, ich muss nur noch das Floß und die Stütze mit einem Cutter entfernen und die 2 Teile zusammensetzen. Ich hätte mein kleines Modell geschliffen und bemalt, aber mein Sohn hat es beschlagnahmt! Schade, das wird ein anderes Mal sein.
Die Schlussfolgerungen aus diesem kleinen Projekt:
